パトライト社製監視表示灯との連携利用
今回はNagios XIおよびNagios Log Serverとパトライト社製監視表示灯の連携利用について紹介します。パトライト社製監視表示灯を連携利用することで、ネットワークの異常を光と音で警告することができます。

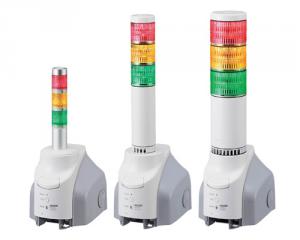

パトライト社製ネットワーク監視表示灯
パトライト社製ネットワーク監視表示灯「NHシリーズ」は、SNMP Trapを受信してアラートの発生を光と音でいち早く管理者に知らせることができます。また、RSHコマンド、SOCKET通信（PHN互換コマンド、PNSコマンド）で、光、音、音声(*FVシリーズ)を制御することもできます。
詳しくは、パトライト社HPをご確認ください：
NH-FV1シリーズ： http://www.patlite.jp/nh_fv/nh_fv01.html
NH-FB1シリーズ： http://www.patlite.jp/product/nh-spl.html

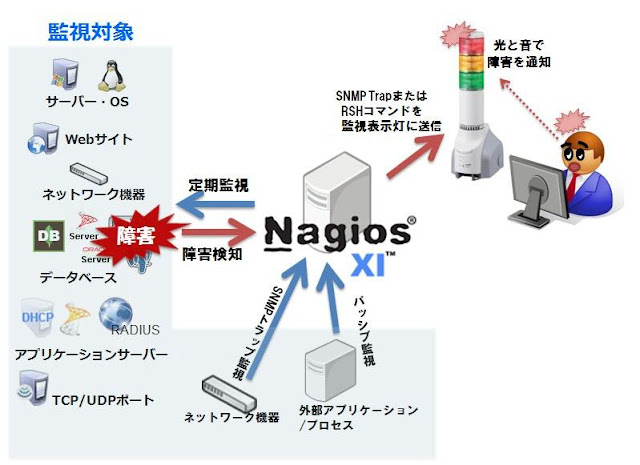

Nagios XIでの連携
Nagios XIは障害検出時に、メール送信やスクリプト実行、SNMP Trap送信を行うことができます。
パトライト社製監視表示灯へSNMP Trapを送信するまたはスクリプト実行によりRSHコマンドを送信することで、表示灯を点灯させたり音をならしてユーザーに障害を通知することができます。
SNMP Trapによる連携
障害検出時にNagios XIからパトライト社製監視表示灯へSNMP Trapを送信します。

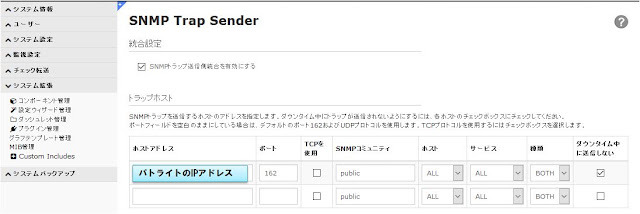

SNMP Trap送信設定は「管理 -> コンポーネント管理 -> SNMP Trap Sender」 ページで行います。
ホストおよびサービスの（SNMP Trap Sender画面で指定した）ステータス変化時に以下のSNMP Trapが送信されます。表示灯側のSNMP Trap受信設定で設定します。
|
Trap番号
|
説明
|
|
ホスト
|
|
|
1.3.6.1.4.1.20006.1.5
|
nHostEvent
|
|
1.3.6.1.4.1.20006.1.1.1.4
|
nHostStateID（ホストステータスを表す数値）
0=OK,
1=WARNING, 2=CRITICAL, 3=UNKNOWN |
|
サービス
|
|
|
1.3.6.1.4.1.20006.1.7
|
nSvcEvent
|
|
1.3.6.1.4.1.20006.1.3.1.7
|
nScvStateID（サービスステータスを表す数値）
0=OK, 1=WARNING, 2=CRITICAL, 3=UNKNOWN
|
RSHコマンドによる連携
Nagios XIサーバに障害検出時に実行するスクリプトファイルを保存し、グローバルイベントハンドラを定義することで、パトライト社製監視表示灯へRSHコマンドを送信することができます。

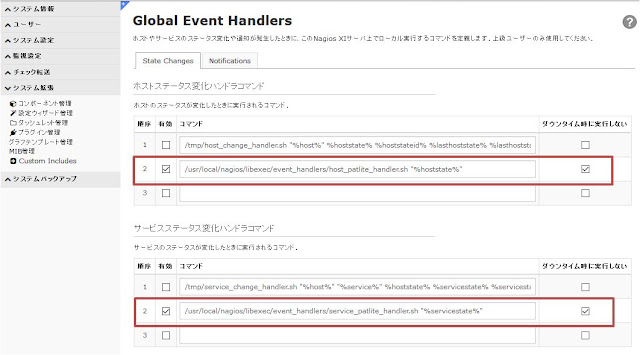

グローバルイベントハンドラは、「管理 -> コンポーネント管理 -> グローバルイベントハンドラ」ページで定義します。※rshクライアントのインストールおよびrsh通信使用するポートの解放が必要です。
グローバルイベントハンドラは、「管理 -> コンポーネント管理 -> グローバルイベントハンドラ」ページで定義します。※rshクライアントのインストールおよびrsh通信使用するポートの解放が必要です。
詳しくは「Nagios XI : パトライト社製監視表示灯との連携利用」をご参照ください。

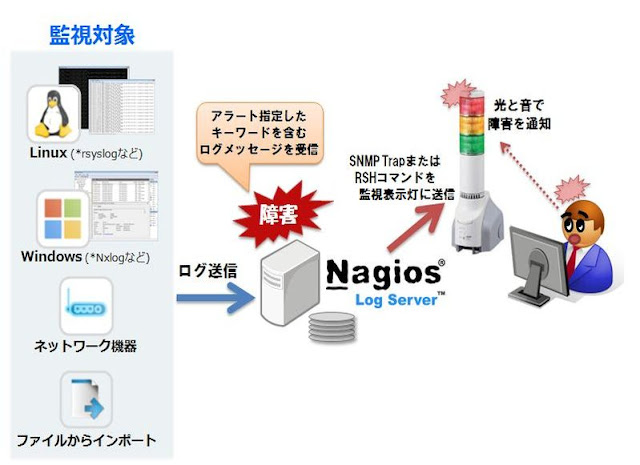

Nagios Log Serverでの連携
Nagios Log Serverは障害検出時に、メール送信やスクリプト実行、Nagios監視サーバ（NRDPを使用）やNagios Reactorへの送信、SNMP Trap送信を行うことができます。パトライト社製監視表示灯へSNMP Trapを送信するまたはスクリプト実行によりRSHコマンドを送信することで、表示灯を点灯させたり音をならしてユーザーに障害を通知することができます。
SNMP Trapによる連携
障害検出時にNagios Log Serverからパトライト社製監視表示灯へSNMP Trapを送信します。

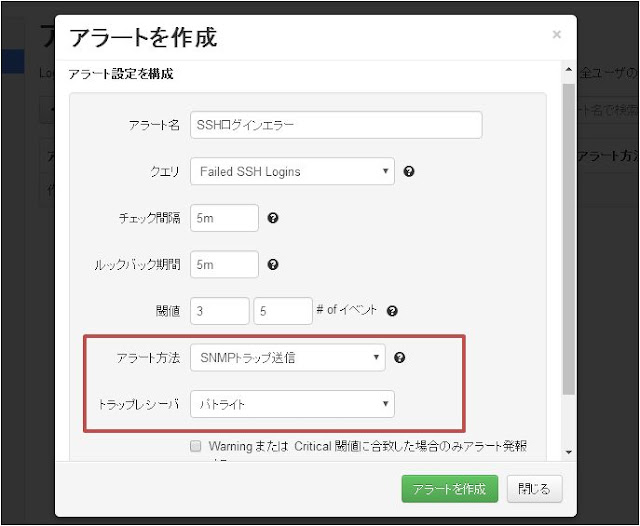

事前にSNMPトラップレシーバとして監視表示灯を登録し、アラート方法に「SNMPトラップ送信」を指定してアラートを定義します。
アラート条件に合致するログメッセージを指定期間内に閾値を超える回数受信すると、以下のSNMP Trapが送信されます。監視表示灯側のSNMP Trap受信設定で設定します。
|
Trap番号
|
説明
|
|
1.3.6.1.4.1.20006.1.7
|
nSvcEvent
|
|
1.3.6.1.4.1.20006.1.3.1.7
|
nSvcStateID（サービスステータスを表す数値）
0=OK, 1=WARNING, 2=CRITICAL, 3=UNKNOWN
|
RSHコマンドによる連携

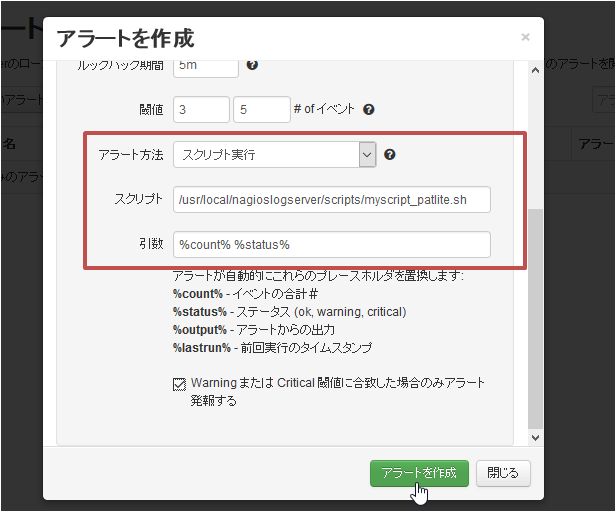

Nagios Log Serverサーバに障害検出時に実行するスクリプトファイルを保存し、アラート方法を「スクリプト実行」とするアラート定義を作成することで、監視表示灯へRSHコマンドを送信することができます。※rshクライアントのインストールおよびrsh通信使用するポートの解放が必要です。
詳しくは「Nagios Log Server : パトライト社製監視表示灯との連携利用」をご参照ください。Nagios XI/Nagios Log Serverダウンロード（フリー版/評価版）
Nagios XIにはフリー版（最大：７ホスト）と評価版（６０日間、機能制限なし）があります。
インストーラは、Linuxソース版、vSphere/ESX OVFテンプレート版、VirtualPC版の３種類です。ぜひお試しください。Nagios Log Serverにはフリー版（ログ収集上限：１日 500MB（７日間平均））と評価版（６０日間、機能制限なし）があります。インストーラは、Linuxソース版、vSphere/ESX OVFテンプレート版の２種類です。ぜひお試しください。
