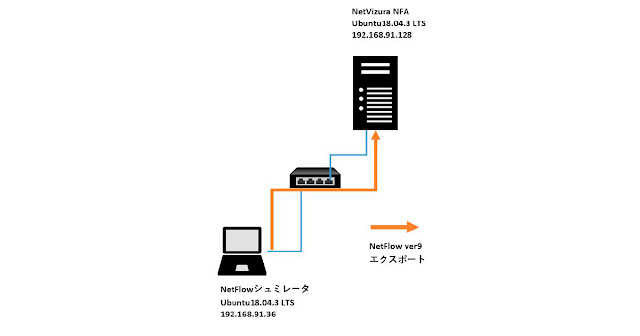

並列実行のNetFlowシミュレーターを実現するには？

Successful packetsをみると5,006パケットとなっていますのでFlow Tool Bundleから受信したパケットを全て送信していることを確認出来ます。また、実行時間が200.20秒かかっているので1秒あたり25パケット投げています。こちらは、tcpreplay-editの-pオプション(packets/sec)を25と設定している為です。前述の記載通りNetFlow Genratorで収集したパケットは、1パケットあたり2flows含んでいます。従ってこのシミュレーター１スレッドあたり、50fpsのNetFlowをNetVizura NetFlow Analyzerに送信していることになります。今回、tcpreplay-editのオプション”–jobs 1″で実行していますので、50fps * 1 = 50fps となっていれば正しくフローの送受信が行われたということになります。ただし、単発で投げると上記の通り３分ほどで終了してしまいます。NetVizura NFAのグラフは直近5分間のデータを丸めて表示しますので少なくとも10分間以上投げ続けると奇麗な50fpsのグラフが表示されるはずです。それでは、tcpreplay-editのオプション-l(ループ数)を指定して再度実行してみましょう。

$ date ; time seq 1 1 |  sudo parallel –jobs 1 ‘sudo tcpreplay-edit  -l 10 –srcipmap=0.0.0.0/0:192.168.44.{}/32 –dstipmap=0.0.0.0/0:192.168.91.128/32 -i ens3 -p 25 ./SW_25fps_10012flows_5006packets.pcap’
Tue Nov 12 18:12:35 JST 2019
[sudo] password for demo:
Academic tradition requires you to cite works you base your article on.
When using programs that use GNU Parallel to process data for publication
please cite:

  O. Tange (2011): GNU Parallel – The Command-Line Power Tool,
  ;login: The USENIX Magazine, February 2011:42-47.

This helps funding further development; AND IT WON’T COST YOU A CENT.
If you pay 10000 EUR you should feel free to use GNU Parallel without citing.


To silence this citation notice: run ‘parallel –citation’.


Actual: 50060 packets (8111240 bytes) sent in 2002.36 seconds
Rated: 4050.8 Bps, 0.032 Mbps, 25.00 pps
Flows: 1 flows, 0.00 fps, 500600 flow packets, 0 non-flow
Statistics for network device: ens3
        Successful packets:        50060
        Failed packets:            0
        Truncated packets:         0
        Retried packets (ENOBUFS): 0

        Retried packets (EAGAIN):  0

Tue Nov 12 17:29:45 JST 2019


real    33m23.055s
user    33m22.198s

sys     0m0.335s

上記の通り、-lオプションで10回ループさせていますので、総送信パケット数は5,006 * 10 = 50,060となっております。また、時間も30分を超えていますね。それでは、NetVizura NetFlow Analyzerのfpsを表示出来る画面を見てみましょう。

5. サーバー(フローコレクター)側での受信確認

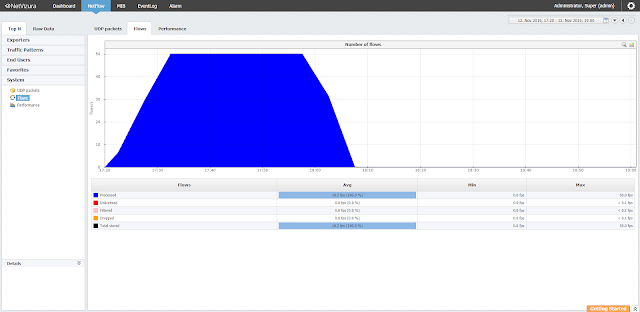

上図の通り、最大50fpsに到達しています。シミュレーターが送信したfpsとサーバー側で受信したfpsが一致したことになります。

最後に20スレッドで-pオプション(packets/sec)を13を指定して試験してみましょう。到達予想fpsは、20 * 13 * 2 = 520fpsとなります。13packet/secですと、5,006/13=約385秒です。30分以上実行したいので、1800秒/385秒=約4.7。-lオプションは5を指定すればよさそうです。では、実際に実行してみましょう。

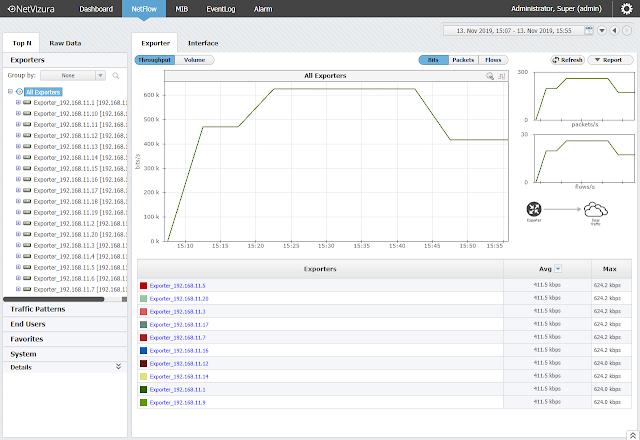

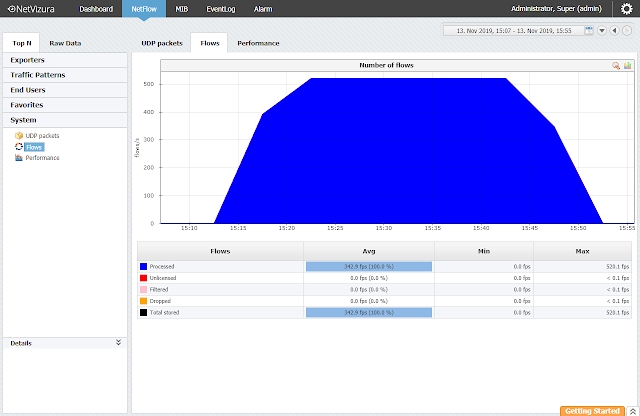

計算通り、520fpsに到達しておりますね。また、しっかりとマルチスレッドで受信出来ているかはNetVizura NetFlow AnalyzerのNetFlowモジュール→Exportersタブで確認することが出来ます。

192.168.11.1～192.168.11.20のエクスポータからフローを受信しているようにちゃんと見えています。本検証で、送信側と受信側のfpsカウントの同期がとれたことになり、かつ並列実行でのフローコレクターの試験が出来たことになります。
