これまでNetFlow関連の記事を３記事掲載してきました。
上記３記事を読んで頂ければ、きっとNetFlowを収集・活用してみようか？
と思った読者の方もいるのではないでしょうか。
今回の記事は、少し趣きを変えまして当方がxFlow検証をしていた時に苦労した、「sFlow v5をエクスポート出来る機器が会社になかった問題」のソリューションをご紹介したいと思います。
弊社にはFlexible NetFlowをエクスポート出来るルータが運よくあったのですが、sFlow v5をエクスポート出来る機器がありませんでした(※Flexible NetFlowに関しては別記事でがっつり説明しようと思いますので、お楽しみに)。
そこで以下のソフトウェアを組み合わせて、sFlow v5をエクスポートしたお話をご紹介したいと思います。
- VyOS ・・・ ネットワークOS。ルータが構築出来て、sFlow v5対応。NetFlow v5,v9もサポート！！
- Oracle VM VirtualBox・・・ VyOSを稼働させるためのクロスプラットフォーム仮想化ソフトウェア。VyOSが動作するのであれば、他の仮想化ソフトウェアでも可。
- フローコレクター
つまり、「Good Job!! VyOS」ということです。sFlow v5をエクスポートするには、GNS3を使うソリューションもありましたが、別途メーカが提供するネットワークOSを準備したりと面倒に感じておりました。
また、無料で使えるシュミレータでsFlow v5対応のものがあったのですが、2PCで実際に生成したトラフィックのフローを取得したかったので、利用を見送りました。
そこで、VyOSです。
ISOファイルでインストーラが提供されており、簡単なインストールと設定で直ぐに使えてしまう！！というなんとも魅力的なソフトウェアです。
そして、 Rolling releaseならフリーで使えます。VyOSを使って自宅で自作ルータを構築！！という方もたくさんいらっしゃるので、私も家でやってみようと決意した一人です。
雑談はさておき、sFlow v5を投げるまでのVyOSの設定とOracle VM VirtualBoxの構成をご紹介したいと思います。
- Oracle VM VirtualBoxのインストール ※本記事では省略(他サイトで丁寧に解説されておりますので、割愛させていただきます)
- Ocacle VM VirtualBoxの構成
- VyOSのインストール ※本記事では省略(他サイトで丁寧に解説されておりますので、割愛させていただきます)
- VyOSの設定
- フローコレクターの設置※本記事では省略。
Oracle VM Virtual Boxの構成

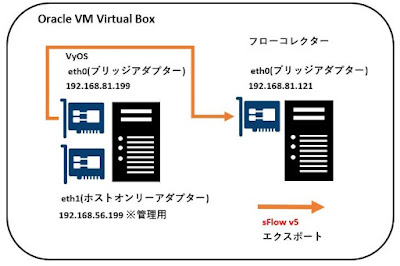

図1 仮想マシン構成
VyOSとフローコレクタ2つの仮想マシンを作成しました。
VyOSにはフローの送信元となるeth0(ブリッジアダプター)と管理用のeth1(ホストオンリーアダプター)を準備しました。
そして、フローコレクター側はeth0(ブリッジアダプター)のみです。
本記事ではOracle VM Virtual Box、VyOSのインストールは割愛しておりますので、ご了承ください。
それでは、図1の通り仮想マシンの設定が済んでいること前提でVyOSの設定方法を紹介したいと思います。
VyOSの設定
# set interfaces ethernet eth0 address 192.168.81.199/24
# set interfaces ethernet eth1 address 192.168.56.199/24
# set service ssh
# commit
# save
※2NICに対するIPアドレス設定とssh設定
# show interfaces ethernet
ethernet eth0 {
address 192.168.81.199/24
hw-id 08:00:27:73:77:57
}
ethernet eth1 {
address 192.168.56.199/24
hw-id 08:00:27:2d:0c:ae
}
# set protocols static route 0.0.0.0/0 next-hop 192.168.81.1
# commit
# save
※デフォルトGW設定
# set system flow-accounting interface eth0
# set system flow-accounting sflow server 192.168.81.121 port 6343
# commit
# save
※sFlow v5設定
# set service snmp community public authorization ro
※SNMP設定
# commit
# save
# set system flow-accounting interface eth0
# set system flow-accounting sflow server 192.168.81.121 port 6343
上記の2行がsFlow v5の設定となります。
eth0のsFlowデータをフローコレクターのIPアドレス(192.168.81.121)と宛先ポート(UDP:6343)に送信するといった設定となります。

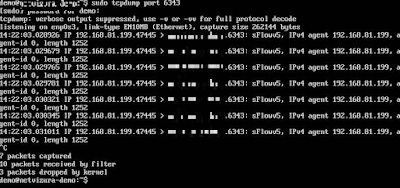

ここまで終わりましたら、受信側であるNetVizura NFA側にログインし、tcpdumpコマンドを実行してみましょう。
※sFlow v5ではなくNetFlow v9を利用したい場合は、以下を設定してください。
# set system flow-accounting netflow version 9
# set system flow-accounting netflow server 192.168.81.121 port 2055
sFlow v5が受信出来ております！！
これで本記事の目的であった「sFlow v5の検証環境を手に入れる」が達成されました。
任意の通信を発生させて当該通信をフローコレクターで分析できるようになりました。
