【ntopng and nProbeによる高速トラフィック分析入門】第1章 ntopngとは? nProbeとは?

eBookのご案内

2022年2月9日(水)に、本ブログ記事のシリーズ【ntopng and nProbeによる高速トラフィック分析入門】がもととなったebookを弊社サイトに公開しました。
本サイトで紹介する以上の内容が盛だくさんで、かつ本ブログ執筆当時ではntopngのバージョンが4系でしたが、こちらのebookは5系を対象に執筆しております。
是非、無料のebook「ntopによる高速トラフィック分析入門(ntopngバージョン5.0.2系)」をご入手ください。ダウンロードはこちらからお願いします。

第1章 ntopng,nProbeとは

1.1 ntopngとは

ntopngとは、フローとトラフィック統計に焦点を当てたトラフィック監視・分析ツールです。

文:ジュピターテクノロジー よしひろ

RITE(Router IP Traffic Export ), SPAN/RSPAN, TAPを利用した対象トラフィックのミラーポートからトラフィックを受信、フロー及びトラフィック分析情報を軽量なWeb GUIに描画します。

1.2 nProbeとは

Cisco標準のNetFlow v5,v9やIPFIX, sFlowをネットワークデバイスから受信し、ntopngを含む任意のフローコレクターにNetFlow v5,v9/IPFIXを送信することができます。

起動モードは以下の3つがあります。

  1. 自ホストに接続されたNICからNetFlow/IPFIXを生成して、フローコレクターに送信するProbeモード
  2. データーベース/Diskにフローデータを収集するコレクタモード
  3. 受信した異なるフロープロトコルをNetFlow v5,v9/IPFIXに変換してコレクターに送信するProxyモード

1.3 ntopng,nProbeアーキテクチャ

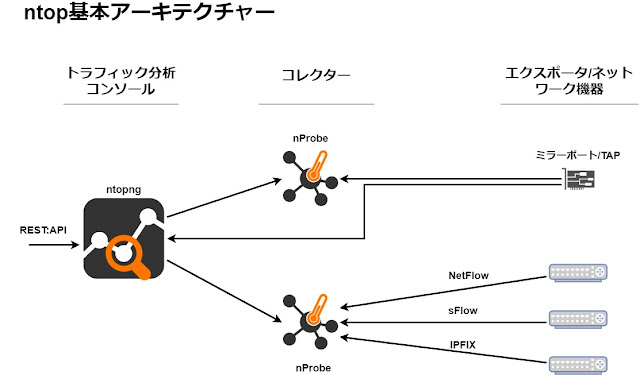

図1-1 ntopng,nProbeアーキテクチャ

図1-1はntopng単独での利用及びnProbeとの連携を表した絵となります。
nProbeと連携することで、NetFlowをエクスポートに対応していない、遠隔拠点にあるネットワークデバイスのトラフィックをフロー化し、ntopngにフローデータを送信することができます。

また、ntopngはコレクター(nProbe)抜きで、監視対象トラフィックが流入するNIC(ミラーポートに接続されたNIC)が自ホストに接続されていれば、トラフィック解析を開始します。
さらに、nProbeはネットワークデバイスからエクスポートされたNetFlow,sFlow,IPFIXを受信してntopngにエクスポートすることもできます。

1.4 ntopng,nProbeのサポート範囲

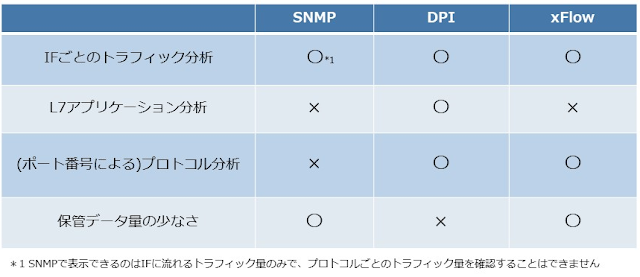

表1-1 トラフィック分析方式比較

表1にトラフィック分析で活用できる代表的な3方式を記載しました。

SNMPはスイッチやルーターに対するポート単位のトラフィック量分析に向いていますが、トラフィックの中身を分析することはできません。

DPIは、アプリケーション分析できることが最大の強みですが、大量のパケットを保管する必要があり、コストが高くなる傾向があります。

NetFlow,sFlowといったxFlow方式は、TCPやUDPのポート番号の表示にとどまりアプリケーション分析はできません(例えば、443ポートの通信は全てHTTPSと報告してくるでしょう)。

ntopngはアプリケーション分析が可能で、かつ保管データ量も少なく、DPIとxFlowの弱点を補ったソフトウェアとなります。
また、他の市販コレクターでは分析単位(トラフィック統計グラフのX軸の最小単位)が5分という製品が多いの対して、ntopngはInfluxDB利用により10秒単位でグラフを描画できることが特徴です。

次章はこちらをご覧ください。
