はじめに
本日は、これまでntopngの弱点でもあった数百台といったネットワーク機器からのフロー受信を打開する方式として、ntop社が提案するObservation Pointの仕組みについて説明します。
大規模案件でも安心してntopngをご採用頂けるといったイメージを本ブログで持っていただければ幸いです。
Observation Pointを使って、数百台のルーターからのフローを収集しよう!
何百ものルーターが存在する大規模なネットワークでフローを収集することは、困難な場合があります。
収集するフロー数に加えもう 1 つの重要なポイントは、情報をシンプルかつ効果的な方法で視覚化できることです。
ntopng を使用すると、収集されたフローのマージを回避するために使用できる最大 32 個(ntopng Enterprise Lの場合。XLは、64個まで拡張された)の仮想フローコレクションインターフェイス(以下、仮想フローIF)を作成することができます。
残念ながら、100 台以上のルーターからフローを収集する場合は、この仮想フローIFでは十分ではありません。
最新の ntopng および nProbe では、Observation Pointの概念を実装しました。これはIPFIXで定義され、パケットを観測できるネットワーク内の場所として定義されています。
私たちが解決したい問題は次のとおりです:
- 発信元のプローブ IP に関係なく、同じサイトからのフローをクラスター化する方法
- 他のサイトからのフローとのマージを回避する方法。しかし、フローが収集されるインターフェイスレベルで可視化できること
各 nProbe インスタンスは、サイトを一意に識別するObservation Point Id の数値を設定するように構成できます。
サイトのサイズに応じて、サイトは 1 つまたは複数のプローブを持つことができます。nProbe では、observationPoint は次のように -E フラグで設定します。
ローマ
nprobe -E 0:1234 --zmq tcp://192.168.1.100:1234 --zmq-probe-mode -i eth1
nprobe -E 0:1234 --zmq tcp://192.168.1.100:1234 --zmq-probe-mode -i eth2
nprobe -E 0:1234 --zmq tcp://192.168.1.100:1234 --zmq-probe-mode -i eth3
パリ
nprobe -E 0:1235 --zmq tcp://192.168.1.100:1234 --zmq-probe-mode -i eno1
ベルリン
nprobe -E 0:1236 --zmq tcp://192.168.1.100:1234 --zmq-probe-mode -i enp2s0f0
nprobe -E 0:1236 --zmq tcp://192.168.1.100:1234 --zmq-probe-mode -i enp2s0f1
セントラル ntopng フロー コレクター

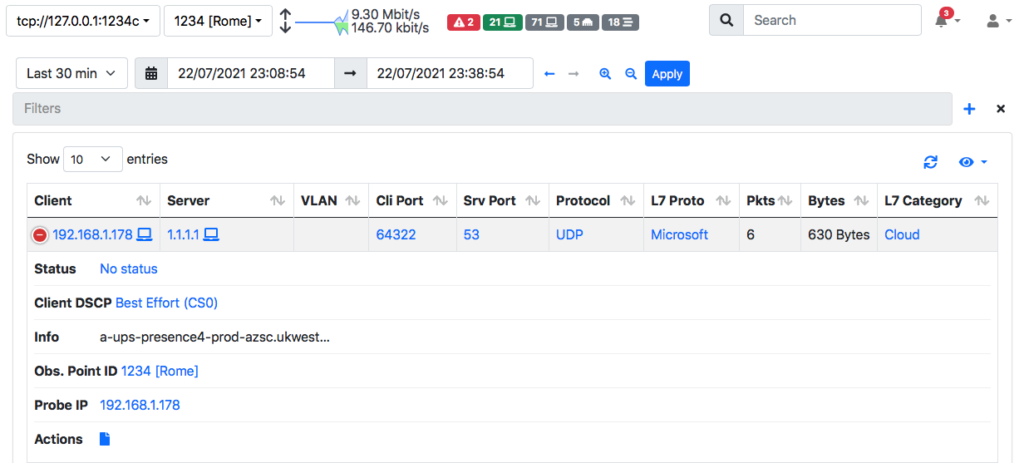

ntopng -i tcp://92.168.1.100:1234cフローが nProbe によって送信されると、フロー収集中に ntopng と通信し、Web インターフェイスで報告されるObservation Point Id で一意にマークされます。

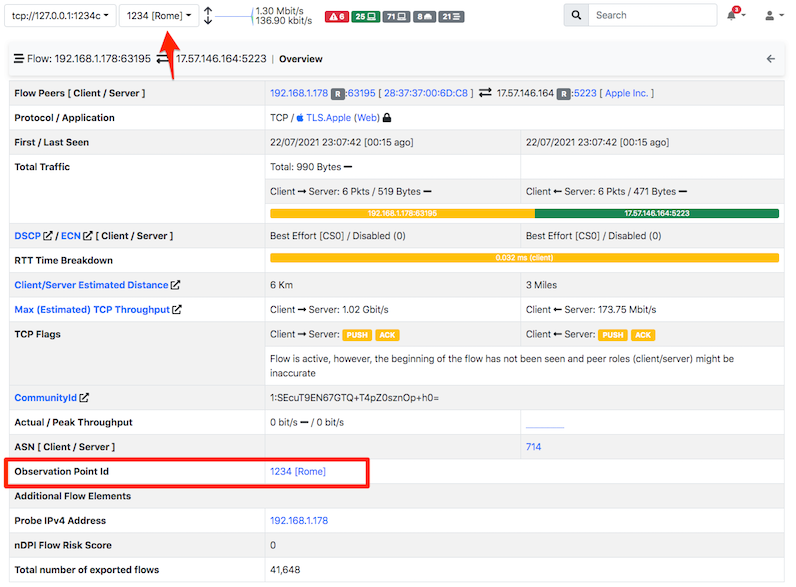

上部のメニューバーで、ntopng はドロップダウン メニューに既知のすべてのObservation Point ID を一覧表示します。
このようにして、ネットワーク アナリストは、別の観察ポイントからのフローを非表示にしながら、視覚化したい観察ポイントを選択できます。

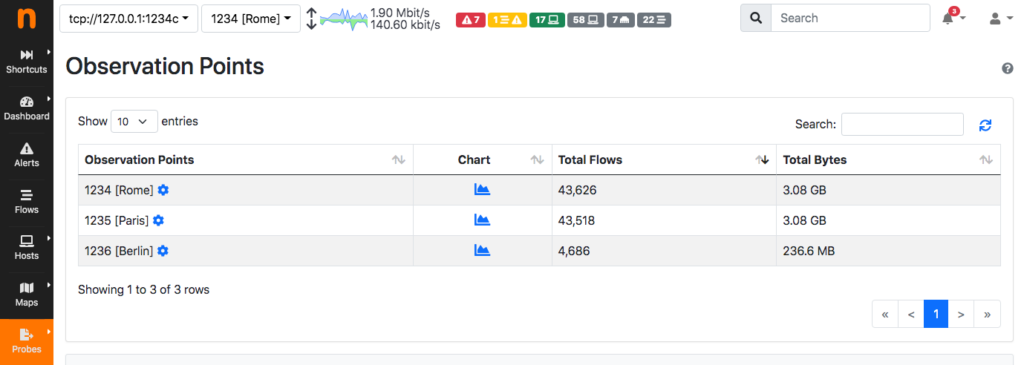

左側のサイドバーの [プローブ] メニューでは、既知のすべてのObservation Point ID を一覧表示し、ホイール アイコンをクリックしてカスタム名を設定し、グラフアイコンをクリックしてトラフィック統計を視覚化することができます。
フローは分割されたままですが、ホスト、AS、ネットワークなどのトラフィックは、それを発信したObservation Point ID に関係なく、インターフェイスレベルでマージします。
この選択により、異なるObservation Pointからのホストが一緒に話すときに統計が重複しないようにすることができます。
たとえば、ローマのサイトのホストが www.google.com と通信しており、ベルリンのホストも www.google.com と通信している場合、ntopng は単一の www.google.com ホスト エントリをメモリに保持します。
トラフィックのフローがrawフロー保存されている場合、フローは両方とも、Observation Point Id と、それをエクスポートしたプローブ IP アドレスを持っています。
これにより、ネットワーク アナリストは問題をドリルダウンして (たとえば、ntopng によって生成されたアラートで報告)、トラフィックの起点まで掘り下げることができます。
最後に
Observation Pointを利用すれば、ホスト、AS、およびネットワークの一貫したカウンターを維持しながら、サイトに従ってトラフィックを分割できます。
アドレスが重複するネットワークの場合 (たとえば、アドレスが 192.168.1.1 の 2 つのホストが 2 つの異なる場所に展開されている場合)、同じ IP を持つが物理的に異なるホストのトラフィックをマージすることを避けるために、異なる仮想フローIFを活用することを推奨します！
