アライドテレシス株式会社様より、レイヤー2plusギガビット・インテリジェント・スイッチ CentreCom x230の評価機を貸して頂きました。
今回は、CentreCom x230を監視デバイスとして登録し、必要な監視をPRTGで一度に設定する方法をアライドテレシス様製品のユーザー様向けにご紹介します。
文：ジュピターテクノロジー よしひろ
CentreCom x230の初期設定
弊社の検証環境に設置したCentreCom x230の初期設定は、コンソールケーブルでログインし設定変更を行いました。コンソールターミナルの設定や初期接続方法の詳細は、「CentreCOM x230シリーズ コマンドリファレンス 5.4.4」をご参照ください。PRTGがネットワーク機器の監視に利用するプロトコルは、SNMP, SNMPトラップ, Syslog, xFlowといったプロトコルを利用する機会が多いです。CentreCom x230はこれら全てのプロトコルに対応しておりますので、本記事では実際のスイッチ設定からPRTGの監視設定まで全てご紹介します。
SNMP, SNMPトラップ設定
PRTGに限らずですが、ネットワーク機器の監視に必須であるSNMPの設定を行います。CentreCom x230にログインし、コンフィグモードで以下のコマンドを実行してください。
snmp-serversnmp-server contact TEXTLINE
snmp-server enable trap auth power-inline rmon
snmp-server community public
snmp-server host 192.168.XX.XX public ※PRTGのIPアドレスを指定
sFlow設定
PRTGは、NetFlowやsFlowの監視をサポートします。sFlowのグローバル設定を施すために、CentreCom x230にログインし以下のコマンドを実行してください。
sflow agent ip 192.168.XX.XX ※CentreCom x230の管理IPを設定
sflow collector ip 192.168.XX.XX ※PRTGのIPアドレスを設定
sflow collector max-datagram-size 1200
sflow enable
sFlowを設定するインターフェースにサンプリングレートとインターバル設定を施します。
interface port1.0.X ※監視対象インターフェイスを選択
switchport
switchport mode access
service-policy input ALT
snmp trap link-status
rmon collection history 1 buckets 13 interval 300 owner RMON_SNMP
sflow sampling-rate 1024
sflow polling-interval 60
syslog設定
CentreCom x230にログインし、コンフィグモードで以下のコマンドを実行してください。デバックレベルは、必要に応じて変更してください。
log host 192.168.XX.XX level debugging ※PRTGのIPアドレスを設定
MIBの入手

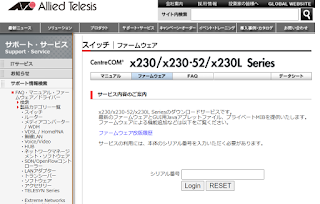

PRTGにMIBファイルを取り込むためにアライドテレシス様のページよりダウンロードします。MIBファイルの入手には、CentreCom x230裏面に貼ってあるシリアル番号が必要です。こちらのページにアクセスし、ソフトウェア使用権許諾契約書の確認に同意して、シリアル番号入力画面に進んでください。

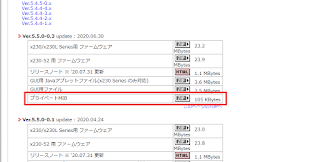

シリアル番号を入力して、”Login”ボタンを押すとファームウェアのバージョン情報リンクが一覧表示されます。入手するバージョンを選択するため、CentreCom x230にログインして”show version”コマンドを実行し、ビルド番号を確認してください。弊社環境では、Build name : x230-5.5.0-0.3.relと表示されたので、Ver.5.5.0-0.3 update : 2020.06.30のリンクをクリックして、プライベートMIBをダウンロードしました。
Paessler MIB ImporterによるMIBの取り込み
Paessler MIB Importerを利用して、入手したMIBファイルから必要なMIBをPRTGに取り込みます。Paessler MIB Importerは、弊社のソフトウェアダウンロードページよりご入手ください。また、Paessler MIB Importerのマニュアルは弊社ドキュメントセンターよりご入手ください。
CentreCom x230用、PRTGデバイステンプレートの入手

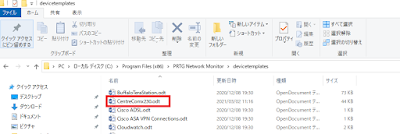

ジュピターテクノロジーでは、CentreCom x230利用者様が監視を迅速にスタートして頂けるようCentreCom x230向けにデバイステンプレートを作成しました。弊社のお問い合わせページより、「CentreCom x230用PRTGデバイステンプレート希望」の旨ご連絡ください。なお、本デバイステンプレートの利用は自由ですが、デバイステンプレートに関わる不具合や問い合わせはPRTGご購入者様に限りますのでご了承ください。入手したデバイステンプレートをPRTGに配置します。“C:Program Files (x86)PRTG Network Monitordevicetemplates”に、デバイステンプレートファイルを配置してください。
CentreCom x230をPRTGに登録

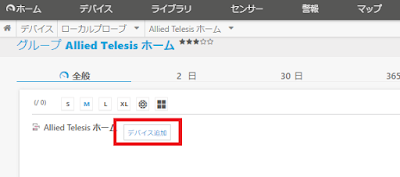

デバイスツリーから、「デバイス追加」をクリックします。

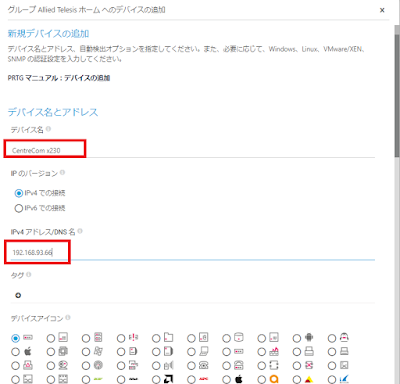

「新規デバイスの追加」で、任意のデバイス名とIPアドレスを設定して、下にスクロールしてください。

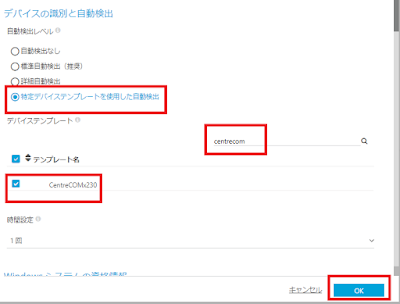

「特定デバイステンプレートを使用した自動検出」を選択し、検索ボックスで「centrecom」と入力してデバイステンプレートを検索。
「CentreComx230」のチェックボックスを有効にし、「OK」ボタンを押してください。

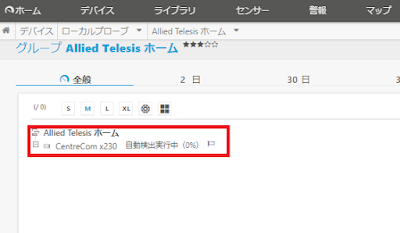

図7のように自動検出が開始します。

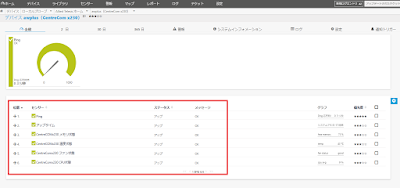

自動検出が完了すると、以下のセンサーが追加されます。
- Ping
- アップタイム
- CentreComx230 メモリ状態
- CentreComx230 温度状態
- CentreComx230 ファン状態
- CentreComx230 CPU状態
必要に応じて、センサーを追加してください。
- Syslogレシーバー
- SNMPトラップレシーバー
- sFlow
- SNMPトラフィック

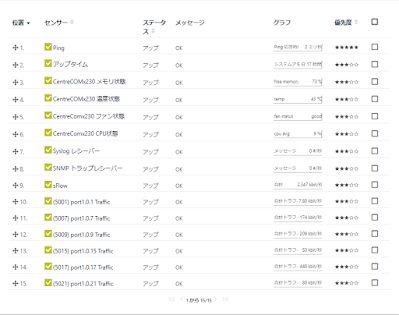

図9は、上記の追加センサー全て追加した様子です。ここまで監視できれば、CentreCom x230の監視は必要十分です。
如何でしたでしょうか？弊社が提供するPRTGのCentreCom x230用のデバイステンプレートを活用すれば、必要な監視を瞬時に設定することができます。PRTG及び弊社謹製のCentreCom x230用デバイステンプレートにご興味がある方は、是非下記のリンクからお問い合わせください！
