本記事では、データコントロルズ株式会社様提供の【1Gbps】ギガビットネットワークトラヒックジェネレータ／タップ：NuDOG-301と弊社取り扱いのntopngを連携させ、分析対象の1本の任意のライン(LANケーブル)からトラフィックを収集し、元々のNuDOG-301の機能とトラフィックをフロー化するntopngで、パケット分析からアプリケーション分析までを実現するソリューションをご紹介します。
文：ジュピターテクノロジー よしひろ
NuDOG-301とntopngで実現できること
NuDOG-301でできることの詳細は、データコントロルズ株式会社様のWebサイトをご覧頂きたいのですが、TAPモードとストリーム生成モード2つ存在し、それぞれ個別のアプリーションで切り替えることができます。
今回は、ntopngと連携するためにTAPモードでNuDOG-301と連携します。NuDOG-301では、リアルタイムで監視する2ポートの統計情報、VLAN,IPv4, IPv4フラグメント,IPv4拡張,ICMP,ARPの合計バイト/パケット,CRC,IPCSエラーやフレームサイズの分析を実現することができます。そして、ntopngはL7分析をサポートしています。
つまり、2製品を組み合わせることでパケットの詳細分析からL7分析までカバーできることになります。
※NuDOG-301の詳細情報は、以下リンクをご参照ください。
【1Gbps】ギガビットネットワークトラヒックジェネレータ／タップ： NuDOG-301
NuDOG-301とntopng連携イメージ

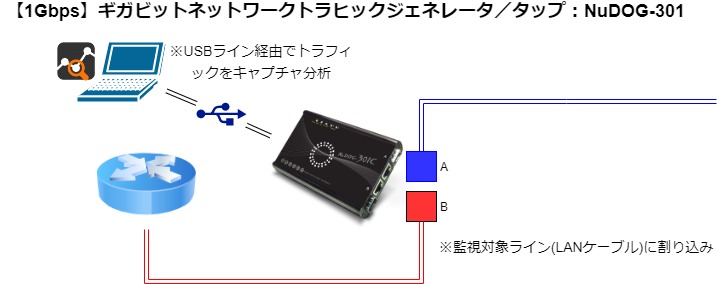

図3は、NuDOG-301とntopngの連携イメージです。NuDOG-301は、USBケーブル経由(1Gbpsフル帯域で流すことはできません)でntopngをインストールしたPCにトラフィックを送信します。つまり、PCにインストールしたntopngが、ルーターの特定ポートに挿さっているLANケーブル内のトラフィックをキャプチャすることになります。
NuDog-301のセットアップ
NuDOG-301をTAPモードで起動するには、WindowsにDApps-TAPソフトウェアをインストールする必要があります。以下のURLからインストールすることが可能です。

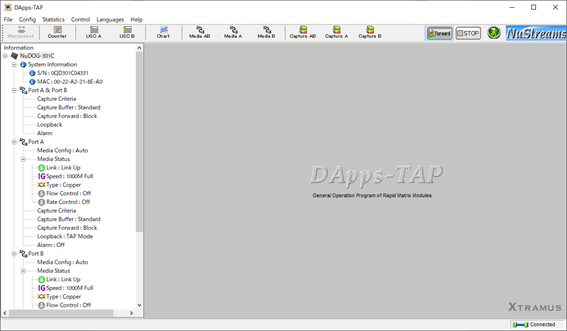

実行ファイル形式ですので、ダブルクリックでインストールが可能です。インストールが完了したら、WindowsのスタートメニューからDApps-TAPを選択して起動してください。起動すると図4の画面が表示されます。

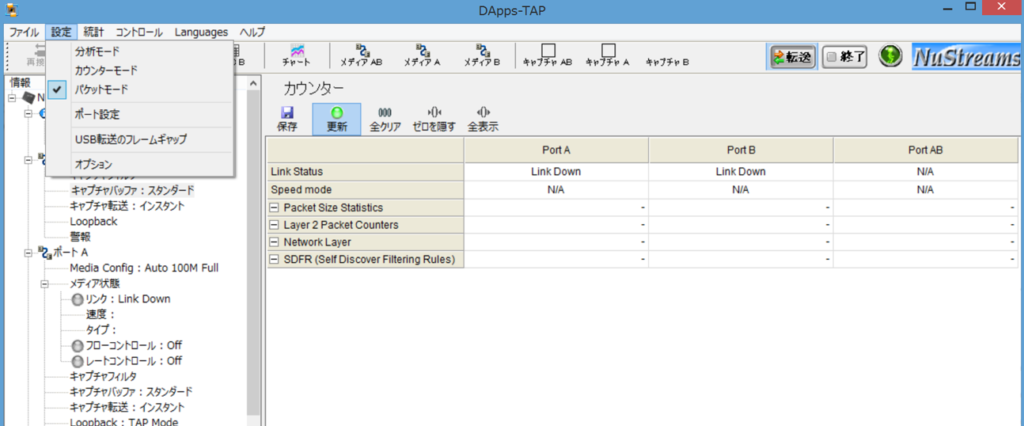

図3の構成通り、インラインで監視したLANケーブルにNuDOG-301を仕込んでください。次にTAPとして動作させるために、図2の画面の上メニューの”Config（設定）”からパケットモードを選択してください。
以上で、USB経由でPC側にパケットが流れることになります。
ntopng Windows版のインストール
今回は、Linux版ではなくWindows版を使います。以下のメーカーサイトより、ntopngのWindows版をダウンロード・インストールしてください。
ntop社、ntopng Windows版のインストーラーダウンロード
上記リンクにアクセスすると、ntopng-XXX.zipファイルがあると思いますので、こちらをダウンロード、展開しインストーラーを実行、インストールを完了してください。
ntopng Windows版の実行
services.mscを実行し、ntopng, redisサービスが起動しているかを確認してください。起動していなければ起動してください。
Windowsのスタートメニューから、ntopng → “Connect to the local ntop”をクリックすると、ntopngのWEG GUIが表示されます。

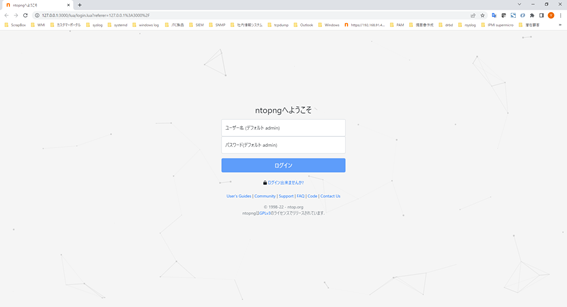

図6が表示され、ユーザー名/パスワードにadmin/adminを入力するとパスワード変更が求められますのでパスワードを変更してください。

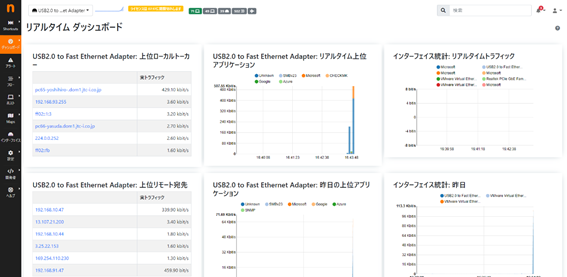

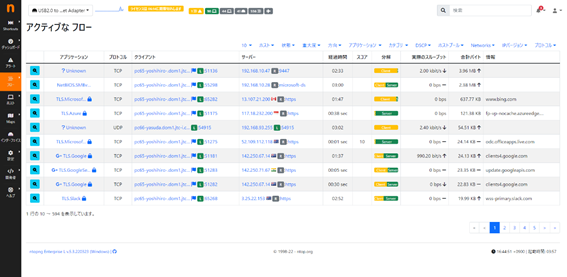

ログインが完了すると、図7のダッシュボード画面が表示されます。画面左のプルダウンメニューで、USB2.0 to Fast Ethernet Adapterを選択すれば、NuDOG-301経由で受信したパケットの分析を実現することができます。
如何でしたでしょうか? 本ブログ記事簡単にNuDOGとntopngを連携させパケットからL7分析までできる環境を作成できることがイメージできたのではないでしょうか？
