サーバーレスポンス遅くないですか？　サーバーの体感品質を可視化！

  ここでは弊社取扱い製品であるSolarWinds社 統合監視プラットフォーム　Orion の機能であるQoE（Quality of Experience）によるサーバーの体感品質監視について説明します。

サーバーレスポンス遅くないですか？

サーバー監視には　ICMP、SNMP、WMI、API　など様々な監視方法があります。

SNMP、WMI、APIは一般的にサーバーに対し問合せを行い応答を受信します。

異常な応答が返ってこなければOKと判断されると思われますが、これらの監視方法では　「応答が返ってくるまでの時間」　が問題なかったどうかまでは分かりません。

またICMP（Ping）は応答時間は分かりますが、サーバーのサービスが使用しているTCPポートからの応答時間は分かりません。

このように前述した一般的な監視方法では稼働しているサーバーレスポンスの品質（体感品質）を監視するには十分ではないと考えられます。

Orionには、前述した機能の他にサーバーレスポンスを測るQoE（Quality of Experience）があります。

QoEはパケットレベルのトラフィックデータを収集しDPI（Deep Packet Inspection）機能により下記のようなメトリックを可視化することができます。

　・アプリケーション毎のデータ量

　・アプリケーション毎のトランザクション

ここでのアプリケーションはIISなどのWebサーバー、SQLなどのDBサーバー、Exchangeなどのメールサーバー、ADなどのアカウント管理サーバーなどの一般的なサーバーアプリ以外に、AWS、Google、Youtube、M365などのWebサービスも指定可能です。

事前定義されたアプリケーションは1000以上あり、この中から解析が必要なアプリケーションを指定します。

（あるいは新たにアプリケーションを定義することも可能です）

収集したデータより指定されたアプリケーションのデータを抽出、解析しグラフに表示します。

　事前定義されているアプリケーションは　→こちら

●QoE（Quality of Experience）監視画面

それでは実際の監視画面をSolarWinds社デモサイトより見てみましょう。

下記は　「最初のバイトまでの時間」　です。

TCPコネクションを確立後の最初のバイト（データ）が返ってくるまでの時間はサーバーの反応を表す目安となります。

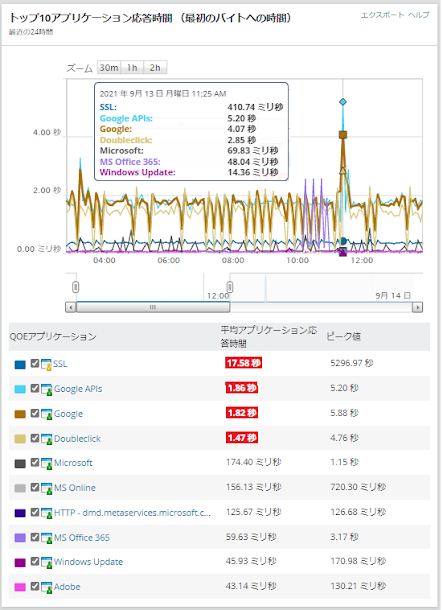

ここでは応答時間が遅いアプリケーショントップ１０を表示しています。

最初のバイトまでの時間　クリックで拡大します

SSLやGoogle APIなどが遅い傾向であることが分かります。

その他、Microsoft、MS office、MS office365、Windows update　も見受けられます。

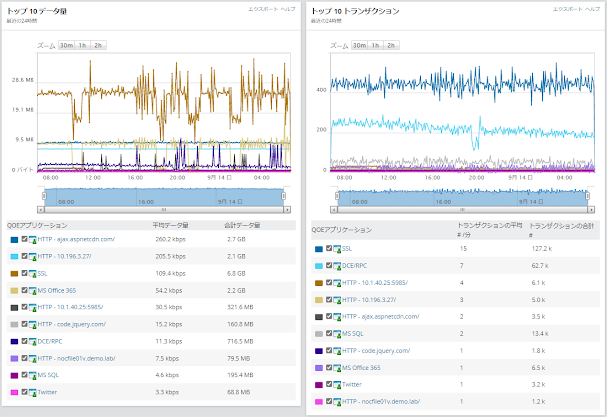

データ量（左図）、トランザクション（右図）　の表示例を示します。　

これによりアプリケーション毎のデータ量、使用頻度も可視化できます。

データ量（左図）、トランザクション（右図）クリックで拡大します

●QoEによるデータ収集構成

パケットを収集するマシンはセンサーと呼ばれます。

エージェントを入れたWindowsマシンがセンサーとなります。

センサーは2種類あり、それぞれの構成は下記となります。

①　NPAS　:Network Packet Analysis Sensor

　このセンサーはネットワーク機器を通過するパケットをミラーポートなどを通して収集し、アプリケーション毎に分類します。

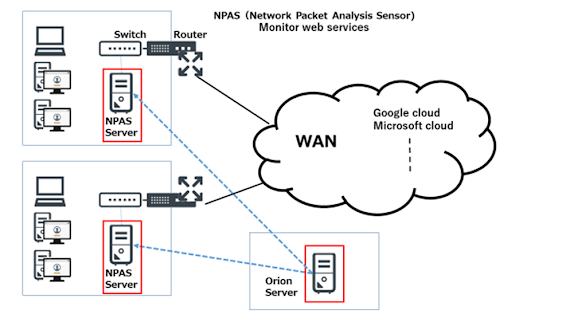

　下図はWAN経由でサーバーにアクセスする例です。

　下記構成では NPAS serverがセンサーとしてパケット収集します。

　右端のAPL server2台が監視対象となります。

クリックで拡大します

　NPAS serverにおいて監視対象アプリケーションに対応するパケットは、応答時間やトラフィックのボリュームなどの、QoEメトリックについて分析されます。その後、エージェントを使用してOrion serverにデータが送信されます。

　Webサービスの監視例

　この場合、監視対象がWAN側にありますのでネットワーク遅延も含めた体感品質となります。

　下記は拠点毎にNPAS を置いた構成です。

クリックで拡大します

②　SPAS:Server Packet Analysis Sensor

　アプリケーションサーバーにエージェント（SPAS）が同居する構成になります。

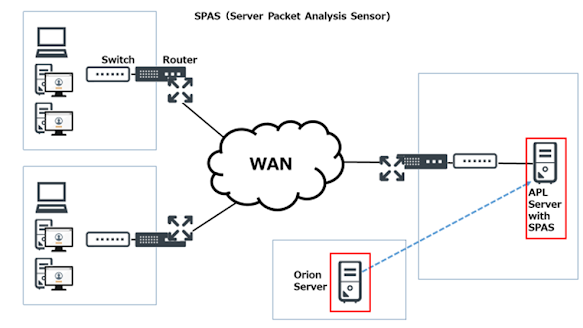

　下図はWAN経由でサーバーにアクセスする例です。

クリックで拡大します

　サーバー内の監視対象のアプリケーションとの間で送受信されるパケットを識別し、応答時間やトラフィックのボリュームなどのQoEメトリックで分析します。その後、エージェントを使用してOrion serverにデータが送信されます。

　Webサービスの監視例

　この場合、監視対象がWAN側にありますのでネットワーク遅延も含めた体感品質となります。

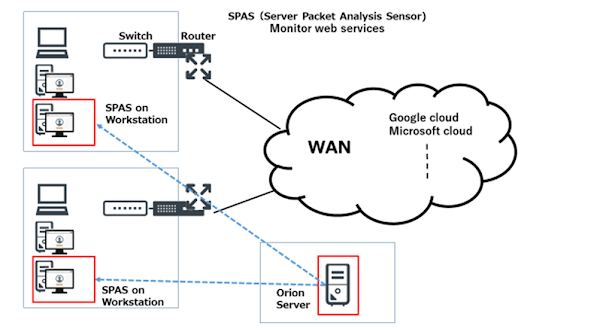

　下記は拠点毎に1台　SPAS を置いた構成です。

　

クリックで拡大します

●QoEによるアラート発行

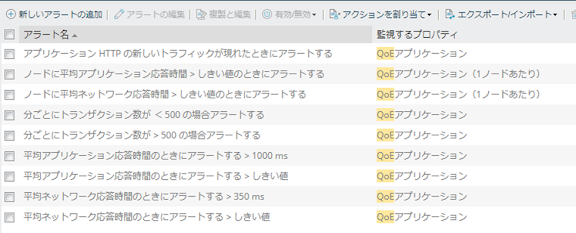

　OrionではQoEのアラートがいくつか事前定義されています。

クリックで拡大します

　・応答時間がしきい値以上になった

　・トランザクションが多い（分単位）　　

　・トランザクションが少ない（分単位）　

　これらのアラートが発生した時、ログ、メールでお知らせすることができる他、外部プログラム実行も可能です。

　アラート発行によりアプリケーションの異常にいち早く気付くことができます。

●SolarWinds社デモサイト、参考URL

SolarWinds社デモサイト　はどなたでもご利用になれます。

今回紹介した内容は下記でご覧頂けます。

トップ画面から下記にお進みください。

　マイダッシュボード ー ホーム ー  Quality of Experience 　　

●さいごに

　今回はSolarWinds社 統合監視プラットフォームであるOrionにおけるサーバーのQoE 体感品質監視について 説明しました。

　OrionにはQoE以外にも様々な監視を行うことができます。

　下記にOrion プラットフォーム製品についての紹介ページがあります。

   NPM：Network Performance Monitor

　NTA：Network Traffic Analyzer

　NCM：Network　Configuration Manager

　IPAM：IP Address Manager

  また下記はOrionプラットフォーム製品ではありませんがデバイスの検出とネットワーク

  構成図の作成を自動化する　Network Topology Mapper（NTM）の紹介ページです。

　NTM：Network Topology Mapper

ご興味のある方は、以下のリンクから弊社までお問い合わせください！
