この記事では、ネットワーク監視ソフトウェア「PRTG Network Monitor」（以下、PRTG）を使用して、FortiGateファイアウォールのCPU・メモリ使用状況、セッション数、VPN接続状態などのシステム統計をREST API経由で監視する方法を紹介します。
文：ジュピターテクノロジー やすだ
※この記事に掲載されている商品またはサービスの名称等は、各社の商標または登録商標です。
はじめに：FortiGateファイアウォール監視の重要性
FortiGateファイアウォールのパフォーマンスを維持するには、セッション数やCPU、メモリ使用率の監視が重要です。
これらの指標を確認することで、高負荷やリソース不足を早期に検知し、安定したネットワーク運用につながります。
PRTGでFortiGateファイアウォールを監視するメリット
かんたんに監視を始められる
PRTGには、FortiGateファイアウォールをREST APIで監視するための専用センサー（定義済み監視テンプレート）が用意されています。
FortiGateでREST APIを有効にすれば、センサーを選ぶだけで監視を開始できます。
セッション数やCPU・メモリ使用率に加え、VPNの状態も確認できます。
FortiGate以外の機器もまとめて監視
PRTGなら、FortiGateに限らず、マルチベンダー環境のネットワーク機器やサーバーも一元的に監視でき、運用負荷を軽減できます。
PRTG監視画面の例
PRTGはセンサー（定義済み監視テンプレート）を使って監視を行います。ここでは、FortiGateファイアウォールをREST APIで監視するセンサーを紹介します。

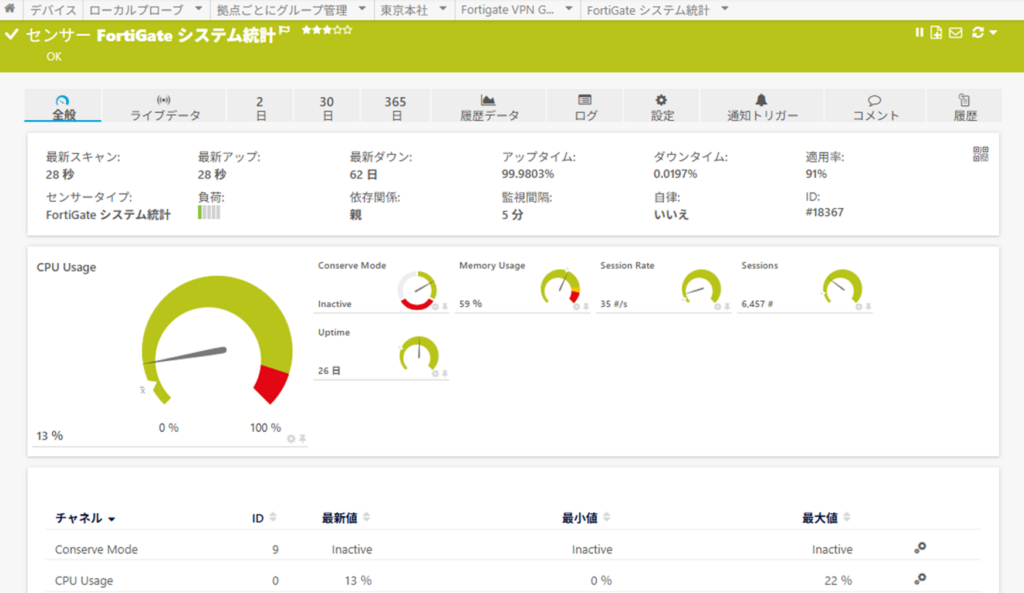

「FortiGate システム統計」センサー
FortiGateのシステム統計情報をまとめて監視するセンサーです。
以下の項目を監視します：
- CPU使用率
- メモリ使用率
- アップタイム（連続稼働時間）
- セッション数
- コンサーブモードの状態
CPU・メモリ・コンサーブモードは、デフォルトのしきい値で異常時にアラートを発報します。
※監視できる項目は、FortiGateの仕様・設定によって異なる場合があります。
収集したデータは、時系列グラフやテーブルで表示できます。以下は、30日グラフの表示例です。
必要な監視項目のみの表示にすぐに切り替えることができます。

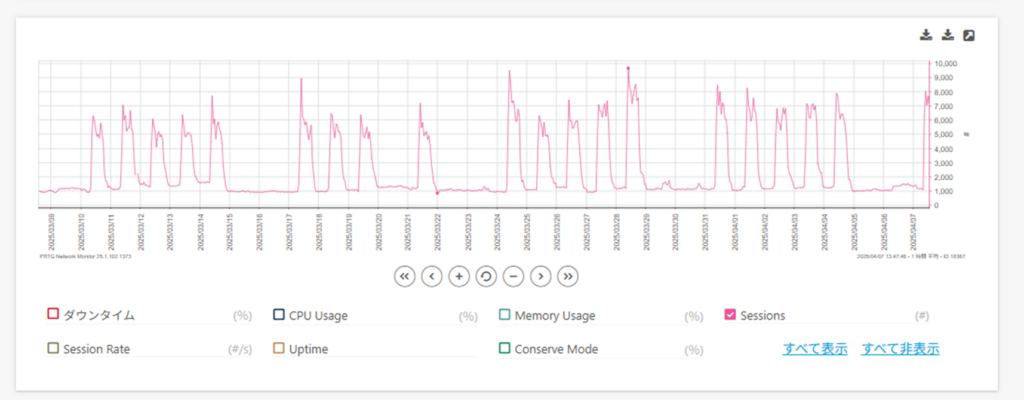

セッション数のみを表示した例
セッション数のみを表示してみると、平日日中帯にセッション数が上昇している様子がわかります。
CPU・メモリのみ表示した例
メモリ使用率は50%前後、CPU使用率は10%前後で推移しています。

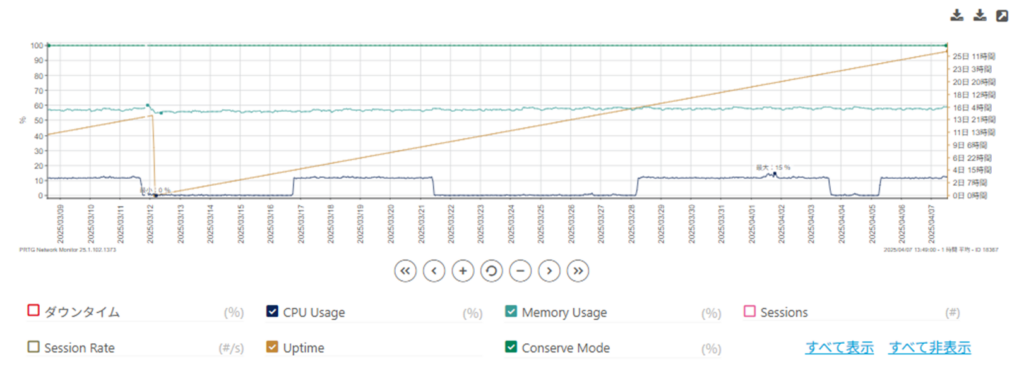

アップタイム（稼働時間）、コンサーブモードを表示した例
このグラフから、最後に再起動したタイミングや、この1か月間にコンサーブモードに移行していないことがわかります。
「FortiGate VPN の概要」センサー
VPN接続状況を監視します。
以下の項目を確認できます：
- IPsecトンネル数
- SSL接続クライアント数
トンネルがダウンすると、アラートが発報されます。
監視手順
ここから、PRTGでFortiGateを監視する手順を紹介します。
FortiGate側でREST APIトークンを作成
REST APIで監視するには、FortiGateでAPIトークンを作成します。FortiGateのGUIで以下の手順を実行します。
- システム ＞ 管理者 ＞ 新規作成 ＞ REST API管理者 に進み、新しいREST APIユーザーを作成
- 「ユーザー名」、「管理者プロファイル」を設定（項目「設定」が「読取り」である必要あり）
- 「PKIグループ」が不要なら無効化
- 「信頼されるホスト」にPRTGのIPアドレスが含まれるように設定
- 作成後に表示される「新規APIキー」を保管
※詳しい手順は、FortiGateのマニュアルや以下のメーカーBlog（英語）をご参照ください。
Monitoring FortiGate Firewalls with Paessler PRTG
PRTGでFortiGateをデバイスとして登録
PRTGは監視対象機器をデバイス（監視対象）として追加して監視を行います。FortiGateファイアウォールの管理IPアドレスをPRTGのデバイスとして追加します。
PRTGのWeb GUIで次の操作を行います。

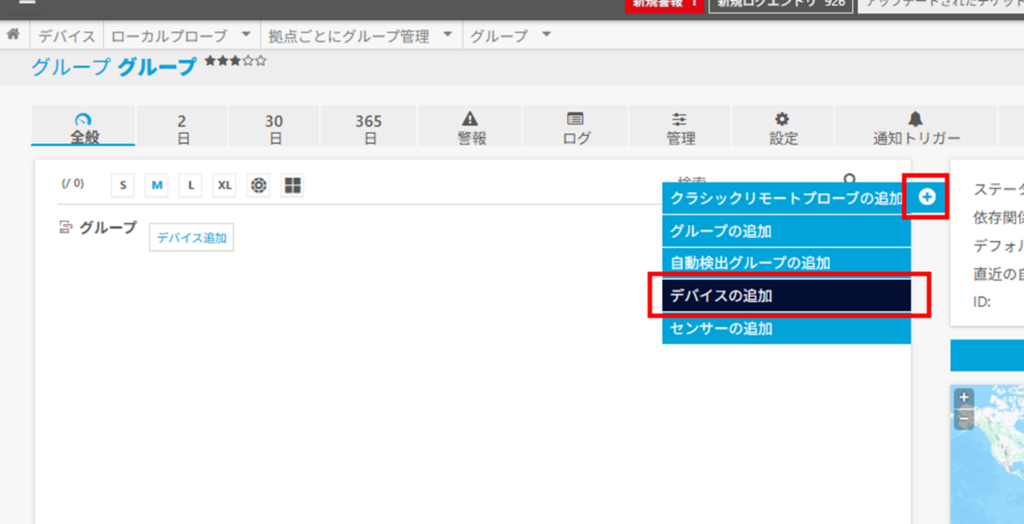

「＋」アイコン｜「デバイスの追加」をクリック
デバイスを登録する場所を選択して「OK」をクリック

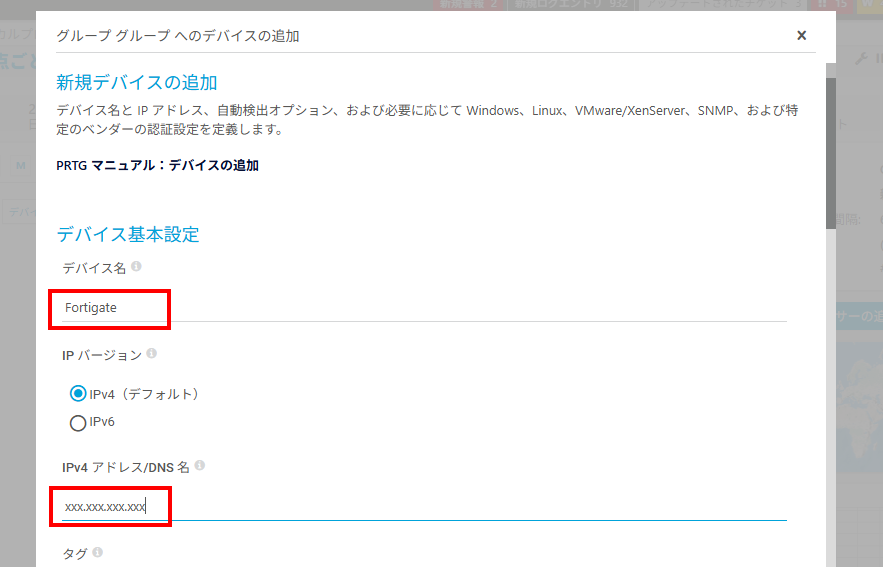

「新規デバイスの追加」画面で以下を入力して「OK」をクリック
デバイス名：<任意のデバイス名>
IPV4 アドレス/DNS 名：<FortiGateファイアウォールの管理IPアドレス>

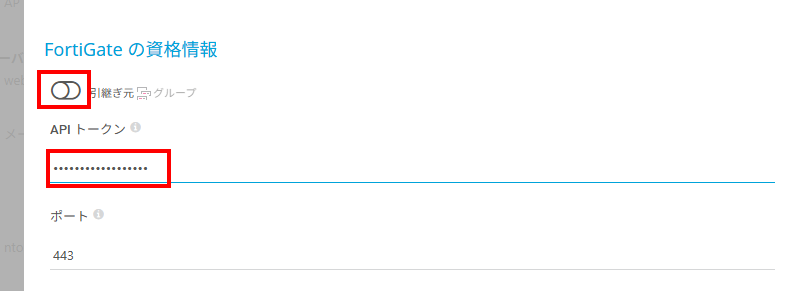

「FortiGateの資格情報」のチェックを外し、「API トークン」にFortiGateで生成したAPIトークンを入力
「ポート」はFortiGateで変更している場合は、REST APIで使用するポート番号を入力
「保存」をクリック
これでFortiGateファイアウォールをデバイス（監視対象）として登録できました。
センサーの追加
PRTGはセンサー（定義済み監視テンプレート）をデバイスに追加して監視を行います。PRTGのWeb GUIで次の操作を行います。

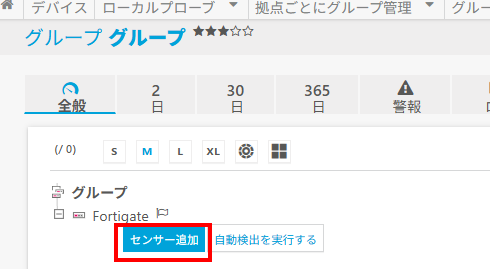

FortiGateファイアウォールのデバイスの「センサー追加」クリック

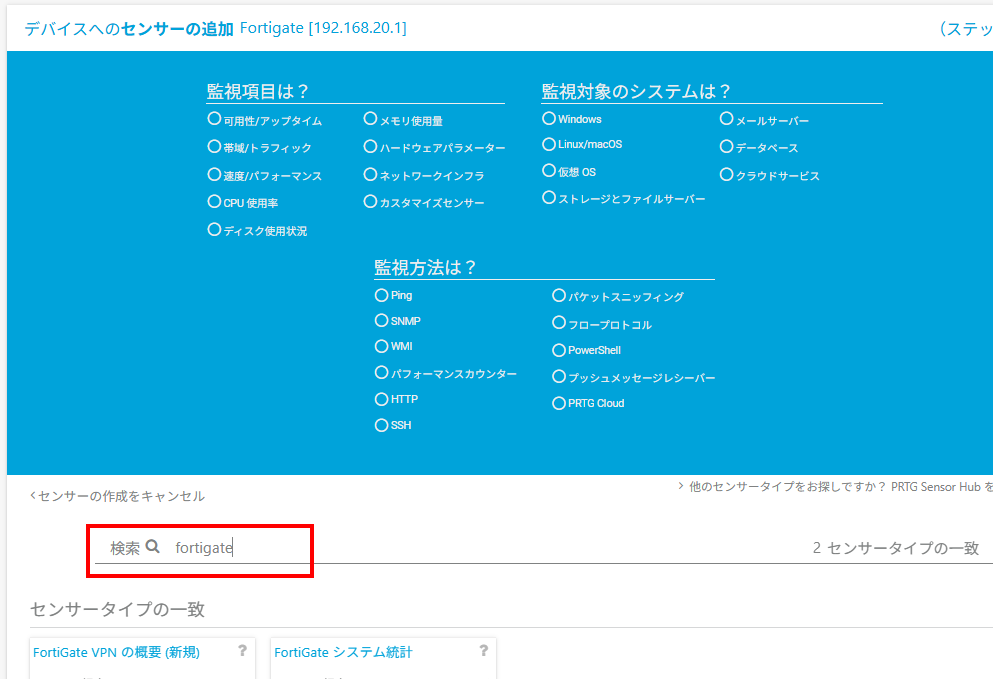

「センサーの追加」画面へ移動するので、「検索」フィールドに「fortigate」と入力

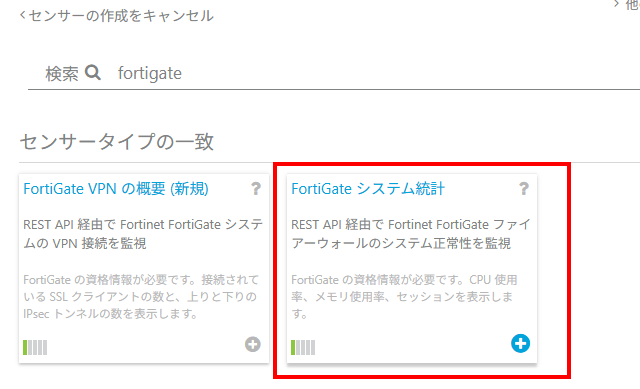

FortiGate用のセンサーが表示されるので、追加したいセンサーをクリック
ここでは「FortiGate システム統計」をクリック
「作成」をクリック
センサーが追加され、監視データーの収集が始まりました。
帯域幅やNetFlow監視も可能
その他にも、FortiGateでSNMPを有効にすれば、インターフェイスごとの帯域幅（トラフィック量）もセンサーで監視できます。
FortiGate側でSNMPを有効にし、「SNMP トラフィック」センサーを追加してください。センサーについては「PRTG Network Monitor専門 情報発信サイト」より以下の紹介資料をご覧ください。
「SNMP トラフィック」センサー紹介資料
また、FortiGateが「Flow」出力をサポートしていれば、「xFlow」センサーでトラフィックの内容を分析できます。「PRTG Network Monitor専門 情報発信サイト」より以下の紹介資料をご覧ください。
「xFlow」センサー紹介資料
まとめ
PRTGでは、FortiGateファイアウォールのセッション数、CPU・メモリ使用率、VPNの状態などをREST APIで簡単に監視できます。
FortiGateに限らず、サーバーや他のネットワーク機器も含めて一元監視できるため、運用管理を効率化できます。
