「SSBの監視とアラート！SNMPマネージャーで監視およびSNMPトラップを受信してみる」syslog-ng Store Box活用連載企画vol.12

アラート設定画面例

螺子です。一般的にサーバー監視は、そのシステムの異常を検知し、障害の発生を未然に防ぎ、システムの安定性を向上させるのに有益です。

syslog-ng Store Box(SSB)は、SNMPエージェントとして動作させることができ、外部のSNMPマネージャーなどからSSBの基本的なステータス情報を照会(監視)できます。

また、SSBは、ハードウェアおよびその環境のパラメーター値を継続的に監視しています。パラメーターのしきい値を越えた場合、あるいは異常を検知した場合にSNMPアラート(SNMPトラップあるいはemail)を送信できます。

今回は、SSBをSNMPエージェントとして動作させ、SNMPアラートを設定して、SNMPマネージャーから監視、およびSNMPアラートを受信してみます。

SNMPエージェントの有効化

SSBをSNMPエージェントとして動作させるには、[Basic Settings]>[Management]の[SNMP agent settings]セクションで設定します。

SSBは、”SNMP v2c”および”SNMP v3″をサポートしています。適宜、必要なフィールドを入力して埋めます。

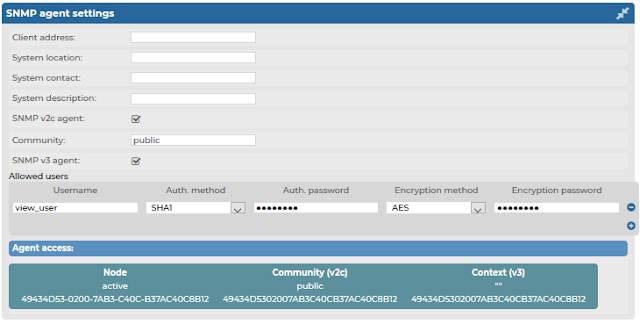

図1. SNMPエージェント設定例

手前味噌で恐縮ですが、以下は、弊社の取り扱い製品のPRTGで、SSBを監視した画像のサンプル(以下は、PRTGの”CPU負荷”センサー(SNMP CPU の負荷 sensor)の表示例)です。

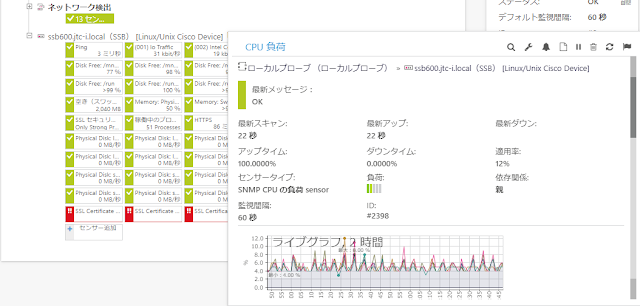

図2. PRTGの監視画面例

※PRTGについてご興味のある方は、弊社サイト「ネットワーク監視をこれ一つで。フロー監視も標準｜PRTG Network Monitor」をご覧ください。

SNMPアラート設定

次は、SSBのSNMPアラートを有効にし、SNMPマネージャーおよびemailでアラートを受信してみます。

SSBのSNMPアラートを有効にするには、[Basic Settings]>[Alerting & Monitoring]ページで行います。

[Health monitoring]セクションの各値は、デフォルトで設定されており、このしきい値を越えた場合、SNMPアラートを自動で送信します(後述の[SNMP trap settings]設定あるいは[Mail settings]が適切に設定されている場合)。

[System related traps]、[Health related traps]および[syslog-ng traps]セクションでは、各SNMPアラートを”SNMPトラップ”または”email”で送信するかを指定します。各SNMPアラートを有効にし送信するには、それぞれのチェックボックスをチェックします。デフォルトではすべてのチェックボックスがチェックされています。

SSBのトラップMIBは、このページの[Download MIBs]ボタンをクリックすることでダウンロードできます。

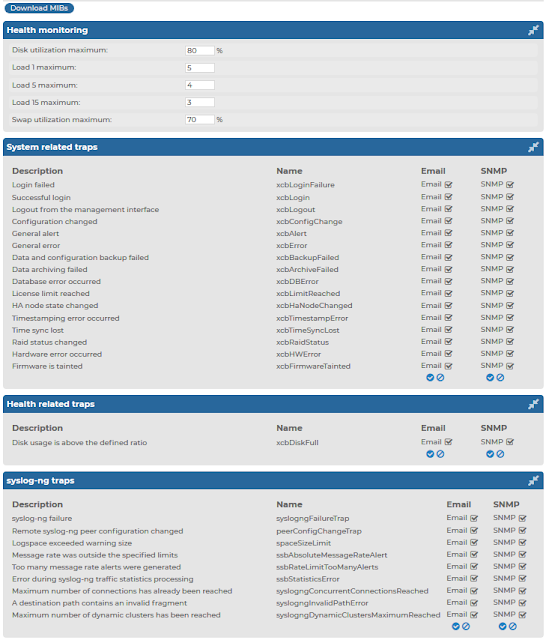

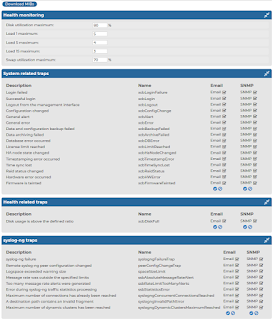

図3. [Alerting & Monitoring]設定例

なお、SSBでSNMPアラート(SNMPトラップまたはemail)を送信し、SNMPマネージャーやemailで受信するためには、SSBでSNMPアラートの送信先を設定する必要があります。

SNMPアラートをSNMPトラップとして送信するには、SSBで[Basic Settings]>[Management]の[SNMP trap settings]セクションを設定します。

“SNMP v2c”または”SNMP v3″を指定できます。必要なフィールドを入力して埋めます。

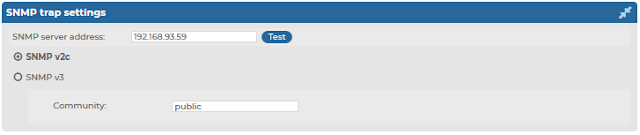

図4. SNMP trap設定画面例(SNMP v2c)

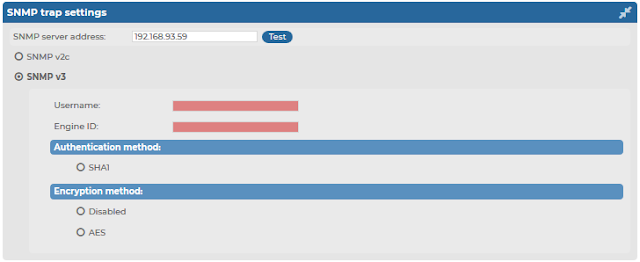

図5. SNMP trap設定画面例(SNMP v3)

SNMPアラートをemailとして送信するには、SSBで[Basic Settings]>[Management]の[Mail settings]セクションを設定します。

[Send e-mail alerts to]フィールドにSNMPアラートの送信先メールアドレスを入力します。

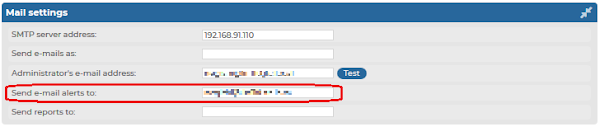

図6. Mail設定画面例

アラート例

以下にSNMPアラートの例を示します。以下の例はSSBのコンフィグレーションを変更した時のアラートになります。

• SNMPトラップ例(PRTGによるトラップ受信)

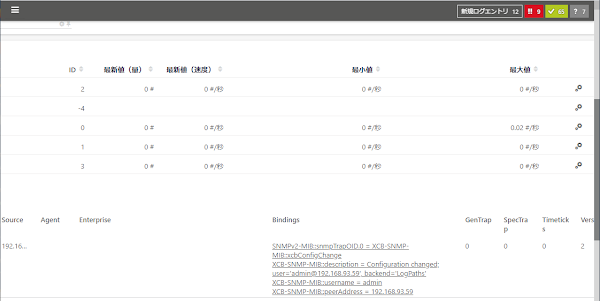

  図7. SNMPトラップ受信例

  SNMPv2-MIB::snmpTrapOID.0 = XCB-SNMP-MIB::xcbConfigChange
  XCB-SNMP-MIB::description = Configuration changed; user='admin@192.168.93.59', backend='LogPaths'
  XCB-SNMP-MIB::username = admin
  XCB-SNMP-MIB::peerAddress = 192.168.93.59


  図8. SNMPトラップ受信例(テキスト)

  この例では、SSBのトラップMIBはSNMPマネージャー(PRTG)に適用済みです。SSBのトラップMIBは、[Basic Settings]>[Alerting & Monitoring]ページ(図3参照)の[Download MIBs]ボタンからダウンロードできます。

  ※PRTGについてご興味のある方は、弊社サイト「ネットワーク監視をこれ一つで。フロー監視も標準｜PRTG Network Monitor」をご覧ください。

• emailアラート例(Thunderbirdによるemail受信)

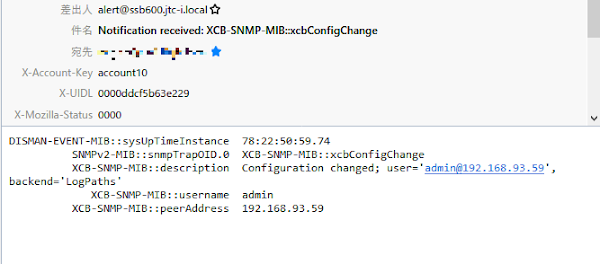

  図9. emailアラート受信例

  DISMAN-EVENT-MIB::sysUpTimeInstance  78:22:50:59.74
            SNMPv2-MIB::snmpTrapOID.0  XCB-SNMP-MIB::xcbConfigChange
            XCB-SNMP-MIB::description  Configuration changed; user='admin@192.168.93.59', backend='LogPaths'
               XCB-SNMP-MIB::username  admin
            XCB-SNMP-MIB::peerAddress  192.168.93.59


  図10. emailアラート受信例(テキスト)

参考資料

詳細については、syslog-ng Store Box6 LTS管理者ガイドの「4.5 SNMPとe-mailアラート」および「4.6 SSBのシステム監視設定」をご覧ください。

いかがでしたでしょうか。SNMPによる監視およびSNMPアラートを受信し、SSBの状態を確認できるようになりました。
